項目介紹

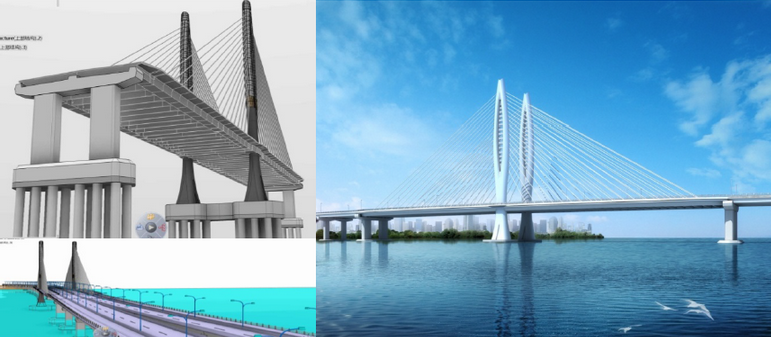

該大橋全長約1750m，其中特大橋長1310m，東西連杆引道長440m。如圖1 所示，主橋采用（110+110）米獨塔雙索面預應力砼斜拉橋，鑽孔灌注樁橋型，主梁采用預應力砼雙肋式斷面；塔柱采用鋼-砼組合結構，錨固區及以上部分塔柱為鋼結構，錨固區以下塔柱為鋼筋砼結構。

BIM 期望應用效果

獨塔斜拉橋形式在當地比較新穎，橋塔造型景觀作用明顯；塔柱采用鋼-砼組合結構，結構複雜，設計難度大。為了解決塔柱關鍵結構設計，我院采用BIM 技術進行優化設計。

塔柱鋼結構部分：如圖所示，塔柱鋼結構節段模型，采用參數化建模，直觀形象，便于業主與施工單位理解，增強設計與施工交接溝通的效果，為施工建造提供方便。

項目成果

該項目主要應用目标和期望達到的效果，首要的目标采用BIM 設計理念，對于構造中的複雜結構設計起到了關鍵輔助與優化設計的作用，并對與業主及施工單位的交流聯系提供非常有效的手段與方式，減少常規溝通交接中的誤解，同時采用三維打印技術輔助交流和理解。

建立基于協同環境下的項目管理和數據審核标準流程的BIM三維設計體系。學習制造業并向制造業産品全生命周期管理方法靠攏，實現設計問題可追溯，設計結果可視化，設計變更可管控，設計成果可傳遞至下遊施工乃至運維階段應用。

關鍵節點的深化設計。如鋼結構部分的深化和工程量統計應用，為工程招标和造價提供依據。

施工方案的模拟演示。施工單位更加有效統籌整體項目，保證了施工進度和項目質量，主要體現如下幾點：

- 對于施工單位理解設計意圖起到輔助作用；

- 對于制造加工起到一定的指導作用；

- 有利于優化施工工期與工藝方法；

3 實施經驗總結

（1）設計項目協同

實現同一平台上的設計管理和協同設計，所有三維數據都會在平台上沉澱，并行設計的思路可以形成加快設計進度，達到專業間協同，三維參數化建模協同，軟件之間協同，除了應用達索系統系列軟件外，還使用其他軟件作為協同工作。

同時，标準化的項目管理流程利于設計質量的管控和進度的控制。同時積累的項目經驗形成知識庫，可以供其他的類似的項目重用，形成企業可重讀利用的智力資産。

（2）項目變更管理

在于把項目的變更流程固化在系統中，形成企業的标準。當發生設計沖突和設計意圖發生變化時，CATIA中設計變化，在于骨架加模闆快速修改模型的方法，能夠非常便捷實現變更。

總之從這次建模實踐來看，骨架的應用已成為現階段最方便且最實際的建模方法。

（3）參數化設計

CATIA的設計環境中，具有強大的參數化設計能力。通過參數化的骨架線定義，實現快速的設計協同以及變更修改。同時建立标準的設計流程及模闆庫，并通過數據庫平台進行管理，形成企業自身的體系，如構建編碼，顔色區分，分類管理等，建立可以重複利用的項目模闆。這次項目豐富了企業的橋梁參數化模闆庫26個，為下次項目重用提供了非常便捷的工具。參數化的精髓就在于此，利用參數和參數之間的關系，快速實現修改。
