上海市金山水廠（二期）項目

項目介紹

本次探索項目是基于達索V6三維體驗平台來進行，探索的對象是上海市金山水廠（二期）項目，通過此次探索，目的是為業主在城市水廠運維過程提供一個獨特的視覺化信息管理系統。本次探索的項目範圍包括金山水廠（二期）項目中9個功能單元，257個設備的三維建模以及9000多條設備信息的集成和管理。

對應不同階段，我們分别應用了達索V6平台中的3款産品。應用CATIA産品，對9個建築單體的建築、結構和其中的設備進行三維建模，同時，應用ENOVIA産品對整個項目中9000多條設備信息進行數據錄入、查詢和修改等動态管理，最後通過3DVIA産品對整個信息系統通過三維的方式進行視覺化展示。從而實現整個水廠設備信息管理系統的可視化。

項目成果

整個信息管理系統最核心的數據流程是基于ENOVIA這個強大的産品平台來實現的。不論是建立的3D數字模型，還是257個設備的多種信息的交互式查詢、修改，甚至于在用戶端的三維模型的發布和信息的動态獲取等，都是通過ENOVIA産品來實現這樣的交互式信息管理。

總體網絡構架是把三維模型存放于業主本地端，而整個信息和數據庫都存在我們上海市政總院，業主可以通過互聯網的方式，遠程登陸和查詢所有設備的信息。這樣的好處是可以在項目初期降低軟件采購的費用，業主隻需要通過IE浏覽器等方式，即可輕松實現所有功能。

通過構建這樣一個全新的三維信息管理系統，我們是想給業主帶來一種獨特的三維體驗，并通過交互式的信息管理模式帶給業主一種全新的視覺化管理平台。為了實現這樣幾個目的，我們重點探索和實現了以下7個方面的功能。

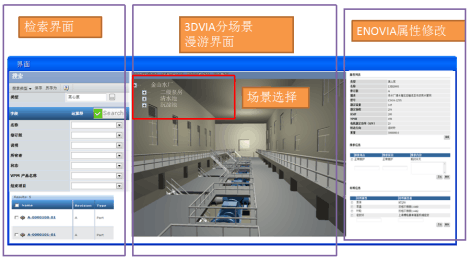

1.三維交互式漫遊體驗

2.信息查詢和信息交互

3.設備數量的統計

4.設備的三維空間定位

5.二維設計圖紙聯動查詢

6.自控信息動态展示

7.模型輕量化，WEB展示
